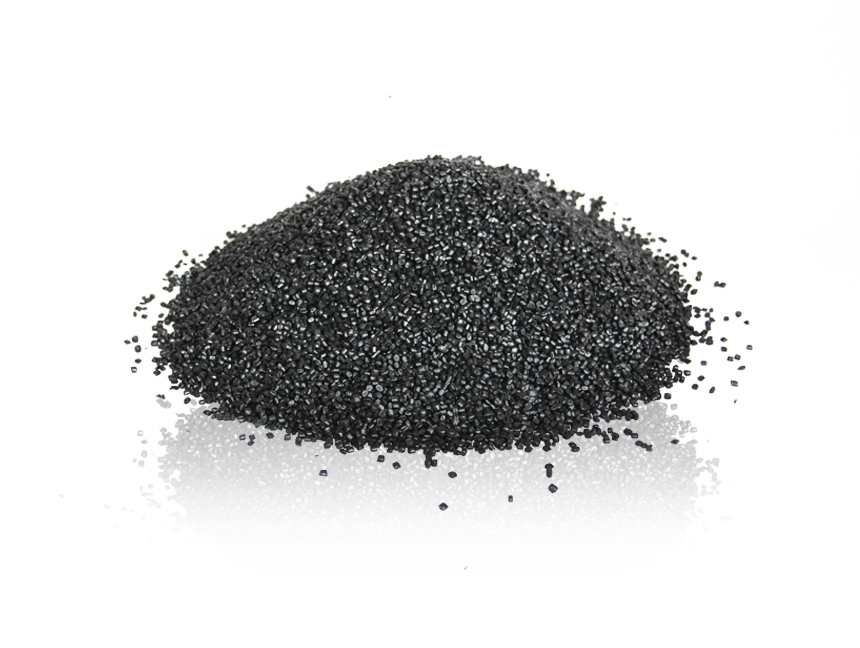

聚乙烯防腐層專用料，又名：聚乙烯防腐顆粒，聚乙烯專用料。
產品特點： 耐開裂性能高、低溫韌性好
聚乙烯防腐層專用料主要用于石油、化工、城建行業中埋地或架空的輸油、輸氣、給排水，介質溫度＜200℃的鋼質管道外壁防腐蝕保護。我公司聚乙烯專用料產品是針對高密度聚乙烯（HDPE）耐環境應力開裂性能指標低，使其滿足GB/T 23257-2017技術標準要求，專為埋地鋼質管道選用聚乙烯做防腐層時研制的新一代聚乙烯防腐顆粒。我公司生產的聚乙烯防腐層專用料，是以高、低兩級密度的聚乙烯樹脂為主料，添加抗環境應力開裂材料和優質的抗氧化材料、防老化材料及多元素的新性能助劑和色母，通過雙螺高混塑化、擠出、球型切粒、旋風分離、適度分類等流程精制而成。
聚乙烯防腐層專用料經多年來應用驗證各項技術指標達到所執行的國家標準要求，已創下諸多的優良業績，成為廣大用戶可信賴的聚乙烯防腐專用料生產廠家。
1、耐環境應力開裂性能高：＞1600 h
2、性能優良抗沖擊：＞1500 n/cm
3、低溫韌性好：＜－65℃
4、具有優良的抗紫外線、耐老化、高電阻等特性。
如果您對聚乙烯防腐層專用料有問題需要了解，請直接撥打電話：0546-8740309，我公司將提供滿意的技術支持！
項目名稱 | 單 位 | 數 值 | 項目名稱 | 單 位 | 數 值 | ||
聚乙烯專用料顆粒 | 聚乙烯專用料壓片 | ||||||
密 度 | g/cm3 | 0.96 | 體積電阻率 | Ω·m | 8.42×1013 | ||
色母含量 | % | 2.1 | 耐環境應力開裂(F50,50℃) | h | 1650 | ||
熔體流動速率 (190℃,2.16kg) | g/10min | 0.49 | 耐化學介質腐蝕(23℃±2℃,7d) | 10%HCI | 拉伸強度率 | % | 90.4 |
氧化誘導期 (200℃) | Min | 52.5 | 斷裂伸長率 | % | 95.3 | ||
耐熱老化 (100℃,2400h) | % | 14.3 | 10%NaOH | 拉伸強度率 | % | 95.0 | |
聚乙烯專用料壓片 | 斷裂伸長率 | % | 98 | ||||
拉伸強度 | MPa | 25.6 | 10%NaCI | 拉伸強度率 | % | 95.9 | |
斷裂伸長率 | % | 907 | 斷裂伸長率 | % | 100 | ||
維卡軟化點 | ℃ | 120 | 耐紫外線老化 (336h) | 拉伸強度率 | % | 81.3 | |
脆化溫度 | ℃ | -66 | 斷裂伸長率 | % | 82.9 | ||
電氣強度 | MV/m | 29.35 | 備 注 | 顏色 黑 | |||

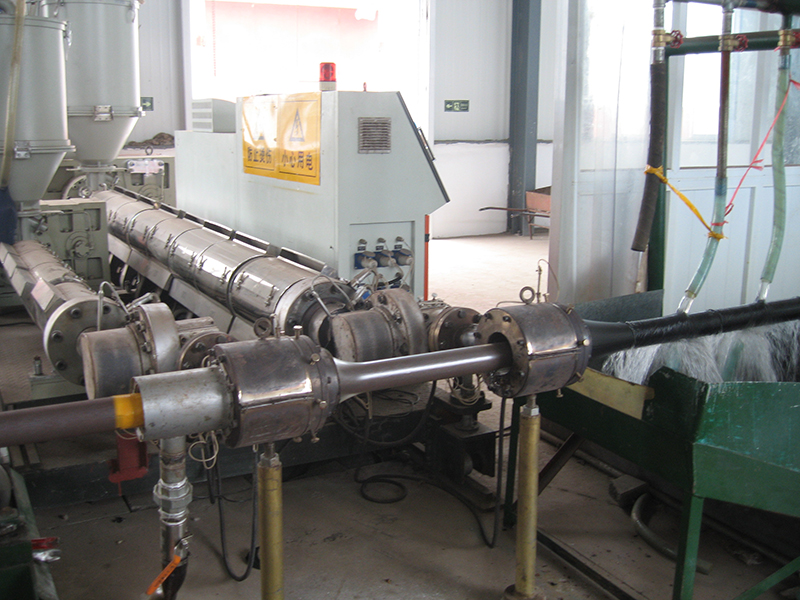

根據本公司生產的聚乙烯防腐層專用料加工性能，可采用擠出包覆工藝或擠出纏繞工藝。使用時通常熔體溫度按照170℃～240℃設定。
1、擠出機預熱的時間和溫度：1區=150℃；2區=160℃；其他區=180℃～200℃；預熱4小時以上。
2、擠出機生產時溫度調整；1區=170℃；2區=180℃；（3區～4區=200℃～220℃）其他區=180～200℃。
3、生產中斷1小時以上，應將擠出機溫度降至預熱時的溫度，以防過熱抱死螺桿并造成機中存料老化和設備受損。
4、生產中斷時擠出機中的料可能會過熱熔融（“流水”）,將余料即時排凈，再開機時按2調溫開機。
5、應把擠出機各區溫度精度控制在±3℃內，各加熱區的冷卻要有效。
6、產品最高烘干溫度70℃，如存放時間較長，使用時最好采用熱風烘干，烘干條件為70℃/1h。
7、以上溫度參數為建議值，實際中請根據現場和設備情況調整至合適的工藝參數。
1、包裝選用高防塑編復合袋，25kg/袋。
2、運儲使用中：防潮（若受潮必須經烘干后再用）、防油污、防酸堿、防暴曬、注意明火。
3、在常溫＜35℃，相對濕度＜75%的環境下存儲。
4、保質自生產日期12個月。
魯公網安備 37052102000192號
